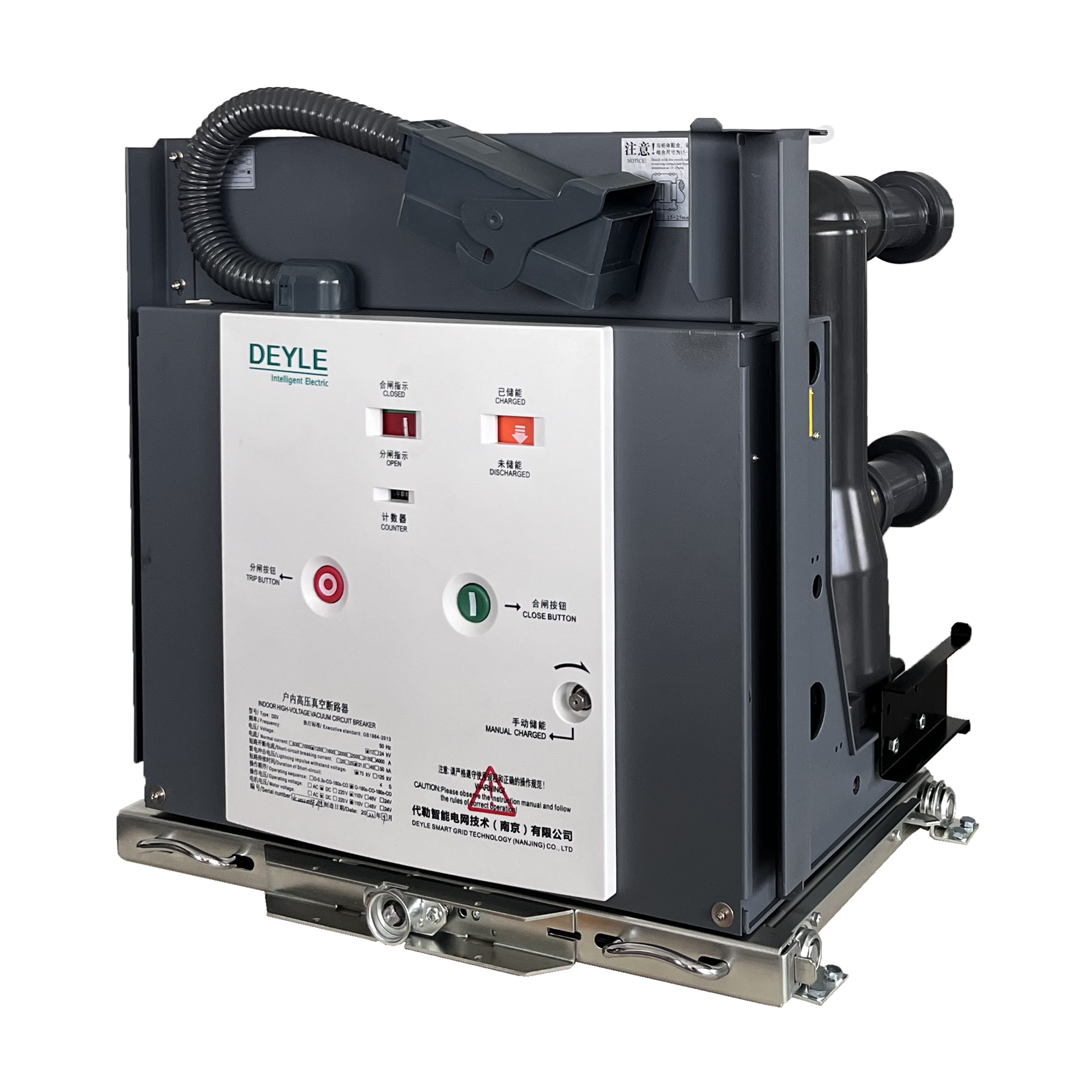

1、DSV 用途: DSV 真空斷路器是三相 50Hz，額定電壓為 12KV 的戶內高壓開關 設備，作為電網設備、工礦企業動力設備的保護和控制單元。

2、DSV 技術特點: 主導電回路和操動機構整體性設計主導電回路復合絕緣 成熟的操動機構 系列化程度高,規格齊全,掛網運行經驗可靠性高，運行成本低 性能卓越，性價比高 DSV 滿足 GB1984-2003、DL403-2000、IEC62271-100/2oo0 等標準。

3、技術參數：額定電壓 12kV 額定雷電沖擊耐受電壓 75KV(對地、相間）, 85kV（斷口); 額定短時工頻耐受電壓 42(對地、相間）,48kV（斷口); 額定電流 630/1250/1600/2000/2500/3150/4000A 額定短路開斷電流 20/25/31.5/40/50kA 額定短路持續時間 4s 額定單個/背對背電容器組開斷電流 630/400A額定操作順序 O-0.3s-CO-180s-CO（40kA 以下) O-180s-CO-180s-CO（40kA 及以上)。

4、DSV 所配柜型：550 型（相距 150mm）；650 型（相距 150mm）； 800 型（相距 210mm）；1000 型（相距 275mm）。

5、主導電回路與操動機構 主導電回路與操動機構整體性設計使產品在交付和使用時免去了安裝和調試的工作量，在壽命期間，即使經過頻繁操作后，仍無需調整， 從而大大降低了運行費用。

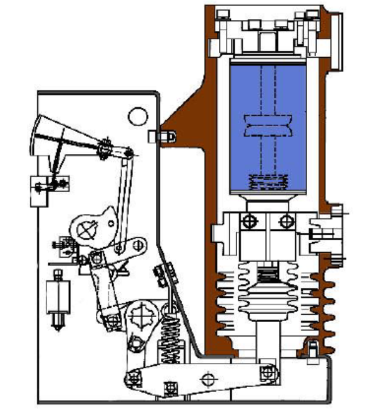

6、DSV主導電回路主導電回路采用固體絕緣技術的固封極柱，該固封極柱通過先進的自 動壓力凝膠 APG 工藝，將真空滅弧室和一次導電回路的其它零件直 接固封在特種環氧樹脂材料里，形成一個主導電回路模塊。體積小、 節省空間，而且能有效保護真空滅弧室受沖擊和碰撞的影響。

DSV 操動機構 機構上采用了先進的表面處理工藝和潤滑技術,提高了產品的防銹蝕 能力，保證了產品在預期壽命期間的可靠性,而且適用于濕熱地區; 操 動機構是平面布置的彈簧儲能式操動機構，具有手動儲能和電動儲能 功能，操動機構置于滅弧室前的機構框架內，斷路器的機構框架同時 用作操動機構的構架。機構箱被四塊中間隔板分成五個裝配空間，其 間分別裝有操動機構的儲能部分、傳動部分、脫扣部分和緩沖部分， 前后設有合、分按鈕，手動儲能操作孔，彈簧儲能狀態指示牌，合分 指示牌。這樣，滅弧室和機構前后布置組成一個整體，使兩者更加吻 合，減少不必要的中間傳動環節降低了能耗和噪聲，使斷路器的性能 更加可靠。
