一、零線和地線接在一起會對人身安全和設備安全產生極大安全隱患，是絕對不允許使用的接線方式。雖然零線也是接地的，但與電氣設備和三位插頭插座上的接地腳有著本質的不同。零線的接地是屬于供電線路的回路地，也叫做供電地。而電氣設備及三位插頭插座上的接地腳卻屬于保護地。不同之處在于，當零線地的末端發生斷線或接觸不良時，零線便被帶電成為了為火線，當時零線帶電時，如果把零線與地線接在一起，則轉化成火線的零線便會通過與之相連的地線把電傳到設備的外殼上，從而使插座地線和全部設備外殼都帶上了電，易造成觸電事故。地線只是與電氣設備的外殼相連，然后連接到地的，當用電器發生漏電，如電源火線露銅與電氣設備機殼接觸了，就會使機殼帶電，如果沒有或不接地線，在人在觸摸這些電器設備時便會有電經過人體而發生觸電事故，有專用的地線后，漏到機殼上的電便會從地線傳給大地，當觸摸電氣設備金屬外殼時便不會有電傳給人體，不會導致觸電事故。地線是保護地，與零線是絕對不同，不允許、不能接到一起。

二、地線是接在用電器外殼上的安全保護線，正常時地線不參與回路工作。只有出現電器對外殼短路故障時，地線泄放電器外殼所帶的電壓，保證外殼對地電壓為0V。零線是用電器的用電回路，正常時火線電流經過用電器后，通過零線返回電源，即零線有電流流過，從而保證用電器正常工作。

如果將零線和地線接在的一起：當用電器發生對外殼短路故障時，由于地線和零線被短接成1根線，電流會經過兩條回路返回電源，①路是零線回路，②路是用電器→用電器外殼→地線→電源，這種情形若零線斷路或者接觸不良，那么地線上所有的設備外殼都是電流回路的參與者，一旦地線也斷路或者接觸不良，所有設備外殼都會帶電，只要人體觸碰到任意一臺用電設備外殼都會遭到電擊，發生觸電事故。

三、無地線線路的常見錯誤接法和解決辦法

常見錯誤接法：在沒有地線的線路中，如老房子舊線路通常是一火一零兩根線，錯誤而危險的方式是把插座內的零線引到地線接線端，這時若零線斷路，那么該插座所帶用電器外殼將會帶電，造成觸電事故的安全隱患。

解決辦法：在進戶線配電箱內加裝小型漏電保護型斷路器，一旦線路發生對地短路，漏保開關立即自動斷電。

四、火線和零線不能區分的解決辦法

火線和零線不能有效區分時，僅在線路終端，如插座，很難做出準確判斷。必須到進戶配電箱里進行區分操作，前提是配電箱內的零線和地線已經區分出來了。

安全區分法：斷開電閘，驗電無電。在任意一個插座的火線和其余兩根線中的任意一根線之間接一個白熾燈，用萬用表在配電箱里測量火線與其它兩根線的電阻，有電阻值得就是與燈泡接的零線，阻值無窮大的就是懸空的保護接地線，根據這兩根線在配電箱里是什么線就可以判斷出插座里的零線或地線了。

五、解決方案

無論是何種用電場景，寧可不用保護接地PE線，也不可把工作零N線與保護接地PE線短接，這是非常危險的行為，三眼插座內N零-PE地短接同樣是不允許的。

1、線接對了，設備正常工作，也有接地保護，當設備漏電時，配電箱的微斷或漏保會立即跳閘或熔斷，很好的起到保護作用，用電非常安全；

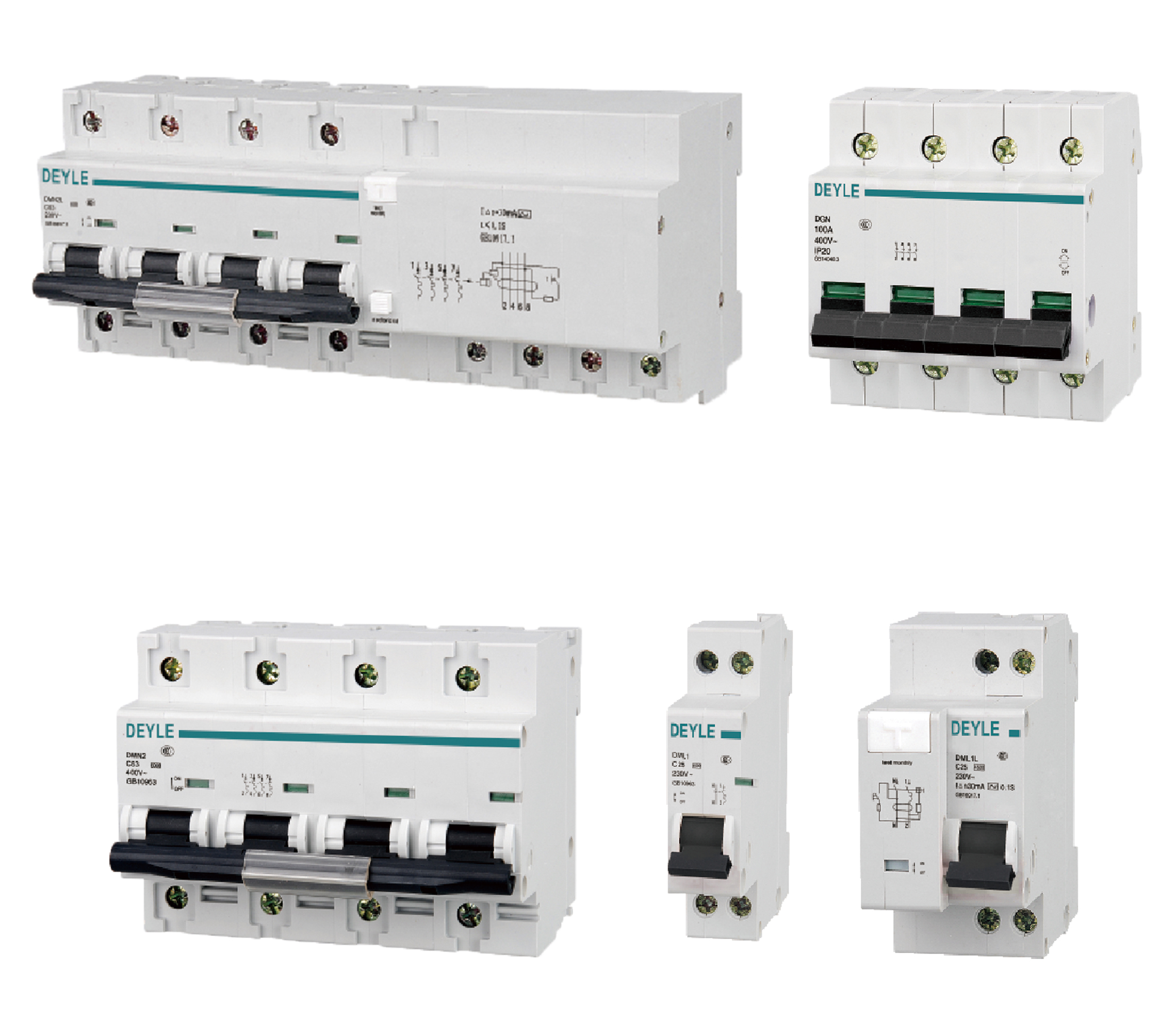

2、請記住，有一種維護用電安全的小型漏保叫《代勒智能漏電保護型斷路器》，非常靈敏，體積小，便于安裝，只要有漏電，哪怕是30mA的小漏電流，也會跳閘；
