導讀

真空斷路器具有防跳、閉鎖和過流等保護功能，這些保護功能使真空斷路器在電力系統中起著重要的作用，保障了電器設備和人員的安全。

可選配置

防跳裝置:作用——斷路器在合閘完成后，如合閘信號未及時解除，斷路器內部防跳控制回路將切斷合閘回路，防止多閃重合閘。如果柜上采用綜合保護儀和防跳裝置，則需確認防跳裝置是否需要安裝。

閉鎖裝置:作用——在二次控制電源未接通或低于技術要求情況下防止合閘。

過流裝置:作用——在一次回路中過載或短路情況下，通過過流繼電器使過流線圈得電動作，使斷路器分閘，一般加在A、C相，也有三相都加的。當電流互感器的二次輸出容量足夠時，選用間接過流脫扣器方案，有3.5A和5A兩種;當電流互感器的二次輸出容量不足以提供過流脫扣電磁鐵需求時，選用中間變壓器方案，中間變壓器的接線端2.4和2.5接斷路器上的過流脫扣電磁鐵。

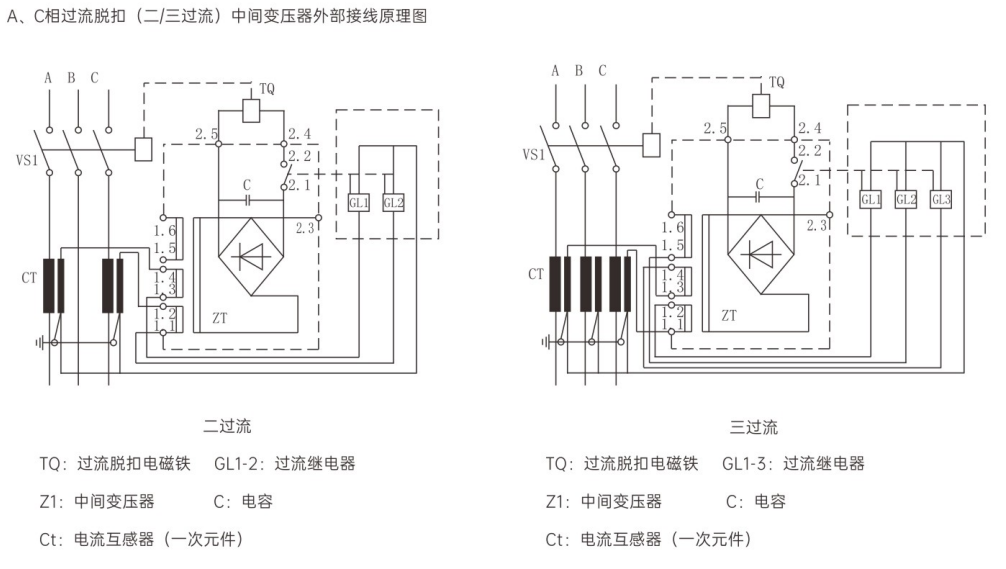

A、C相過流脫扣(二/三過流)中間變壓器外部接線原理圖：
