DSV真空斷路器按結構形式可分:手車式、固定式、側裝式。為我公司自主研發,機構簡單、動作可靠。

產品儲能作用

真空斷路器直接操作比較困難。因此需要通過儲能電機或者手動儲能來壓縮儲能彈簧，通過彈簧釋放能量來幫助操作。帶儲能的斷路器合閘、分閘時，人力一般不能達到觸頭閉合及斷開時要求的速度和力量。所以要加一個儲能裝置，用來合閘、分閘。儲能就是斷路器分、合閘動作前的預備動作。

一般儲能都有手動和電動兩種方式。電動儲能就是控制斷路器里面的儲能電機對斷路器彈簧進行儲能；手動儲能就是通過機構搖把搖動或者手柄上下運動來聯動機構拉伸彈簧進行儲能。

彈簧操作機構電動儲能時，接通儲能電機電源，電機旋轉帶動機構拉伸彈簧開始儲能，到達死點時頂開微動開關切斷儲能電機電源，同時通過微動開關（儲能后切換為常閉）接通合閘回路，此時方可合閘。合閘時，彈簧釋放能量帶動主軸旋轉，此時主軸帶動動觸頭向靜觸頭運動，合閘到位后機構被鎖扣在合閘位置。

彈簧儲能的時候類似棘輪原理，彈簧一段段的被壓縮，然后彈簧壓縮的能量能夠瞬間提供給機械機構，機構再讓動靜觸頭閉合。注意的是，閉合后是存在著觸頭超程，用來保證觸頭的壓力。彈簧是提供能量讓機構分合的，因此彈簧提供的能量和機構需要的能量要求匹配，即略微大于機構需要的能量。當彈簧的能量小于機構需求能量的時候，需要更換彈簧。

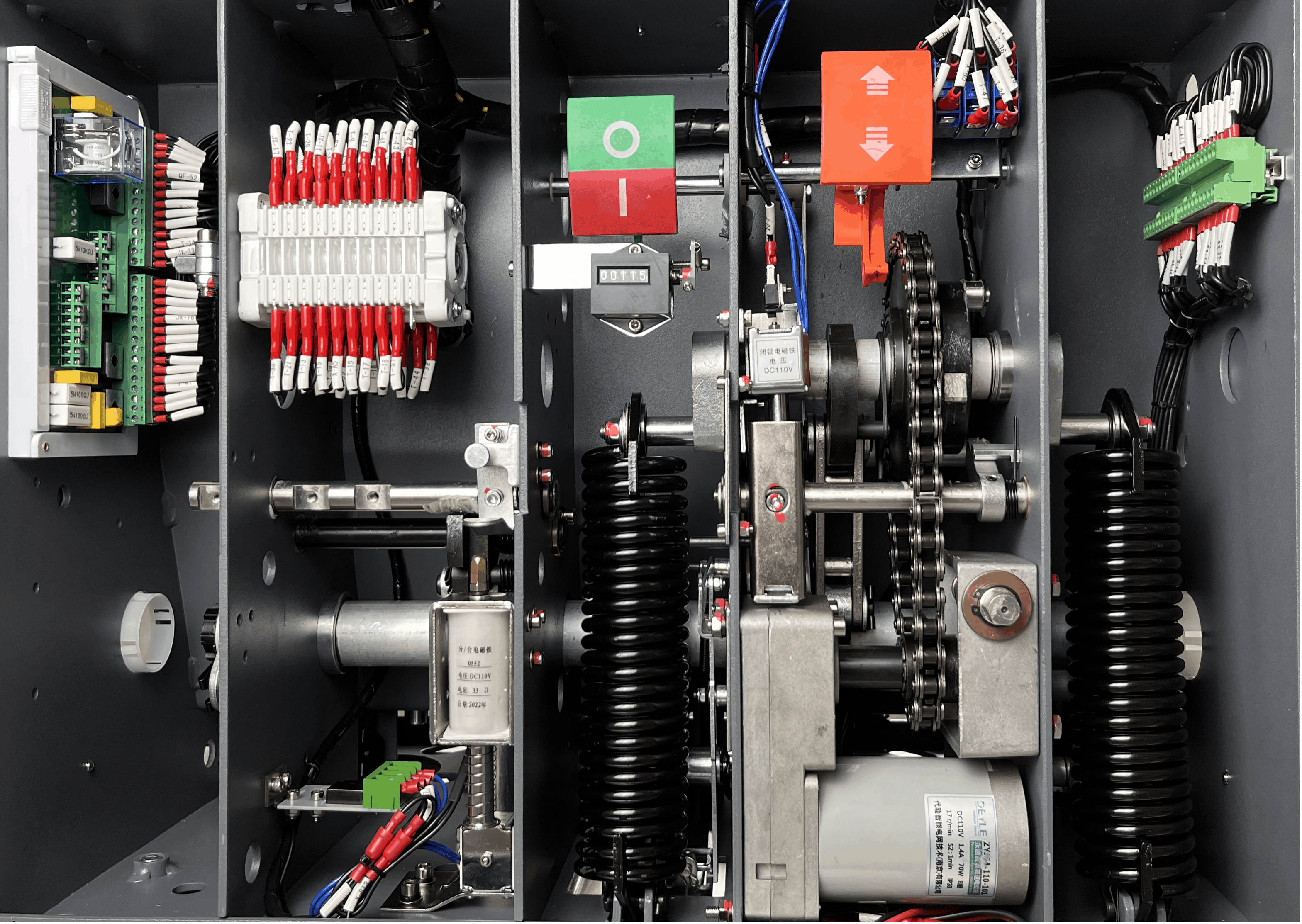

簡而言之，儲能就是對彈簧進行拉伸，使之具有相應的勢能。就像給槍上扳機一樣。儲能彈簧是連接在機構上的。當進行合閘或分閘時，合閘或分閘電磁鐵動作，扣動”扳機“后，合閘或分閘彈簧提供的勢能迅速地將斷路器的動觸頭合上或分開，迅速分開的主要目的是降低分閘的電弧存在時間，達到迅速滅弧的目的，下圖為真空斷路器內部結構。
